針對鋰離子電池行業高需求、高標準需求，研控深度剖析各環節工藝標準，制定對應的設備方案。

關于鋰離子電池應用，終端要求安全、循環壽命長、工作溫度范圍寬、環境友好……

放到制造端，就涉及到配料、涂布、輥壓、制片、裝配、注液、化成等各個大小環節的設備工藝。

本次案例分享

制片環節的自動化設備解決方案（研控伺服定制）

鋰離子電池自動制片機是一款利用模具，來實現正負極極片成型的鋰電池疊片工藝設備。

機構組成

焊接、貼膠和切刀裝置、定長牽引裝置、送極耳裝置、放卷裝置、放卷糾偏裝置、電氣部分以及承載極片運動的多個滾輪。

本定制案例應用于焊接牽引軸、貼膠牽引軸、切刀牽引軸三個定長牽引軸、送極耳軸和卷繞軸。

定制工藝要求

信號說明：

1、啟動信號（下降沿有效）：觸發后勻速運行。

2、暫停信號（電平有效）：強制停止運行，進入伺服鎖軸狀態，信號無效則繼續之前的運行模式。

3、點動正轉信號（電平有效）：非運行、非暫停、使能狀態下，正轉IO信號有效時正轉。

4、點動反轉信號（電平有效）：非運行、非暫停、使能狀態下，反轉IO信號有效時反轉。

5、復位信號（邊沿有效）：定長運行中，且暫停信號有效時，觸發復位信號可強制輸出定長完成信號，退出當前次定長運行狀態。

6、定長信號（可設置兩個，邊沿有效）：正常運行中，任意一個定長信號觸發后都會走對應定長（兩個定長長度可通過485通信設置），每一段定長完成，伺服將進入伺服鎖軸狀態并輸出定長完成信號，上位機接到此信號再下發其他運行指令。

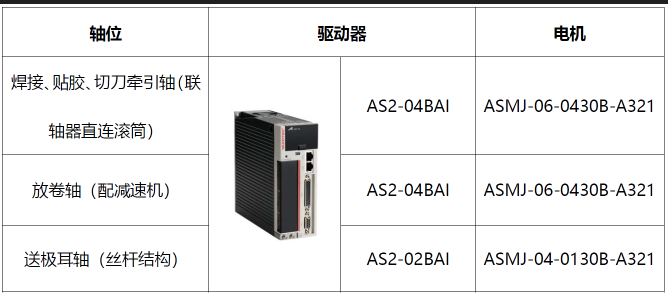

根據不同軸位特性，方案如下

定制方案優勢

易操作

上位機只需給IO信號，節省PLC點位，且調試簡便。

運行平穩

伺服內部規劃運動軌跡，運行平穩。

精度高、響應快

光纖信號直接傳給驅動，信號無需經過PLC處理，精度更高，響應周期更短。

高效省人力

除更換材料外，其他時間機器全程自動動作、無需人工參與。
