前段時間，我們在“MCN42-0DEMO使用手冊（上篇）”（點擊可跳轉）一文中，介紹了關于8軸網絡式控制器MCN420 使用的前三個板塊——主界面、卡基本參數配置、運動控制測試功能。

這次，我們繼續介紹后三大板塊——一維位置比較測試、二維位置比較測試、I/O狀態及配置功能。希望對你有所幫助！

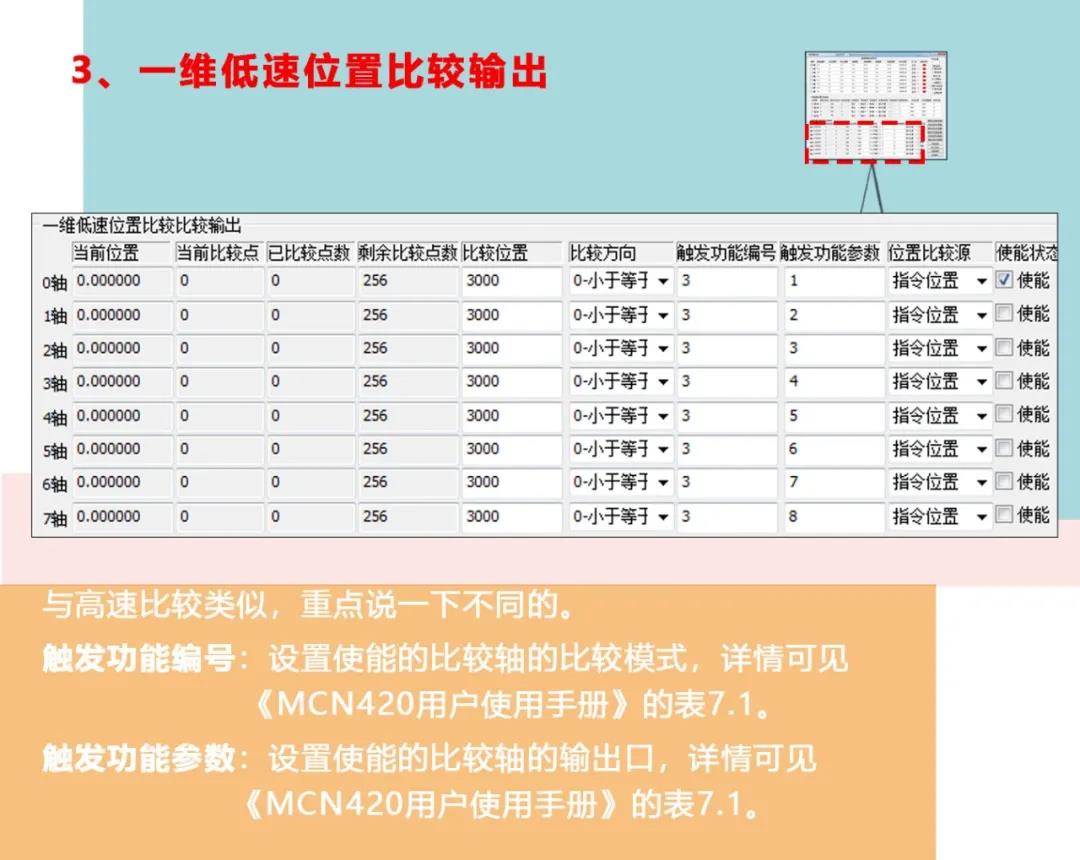

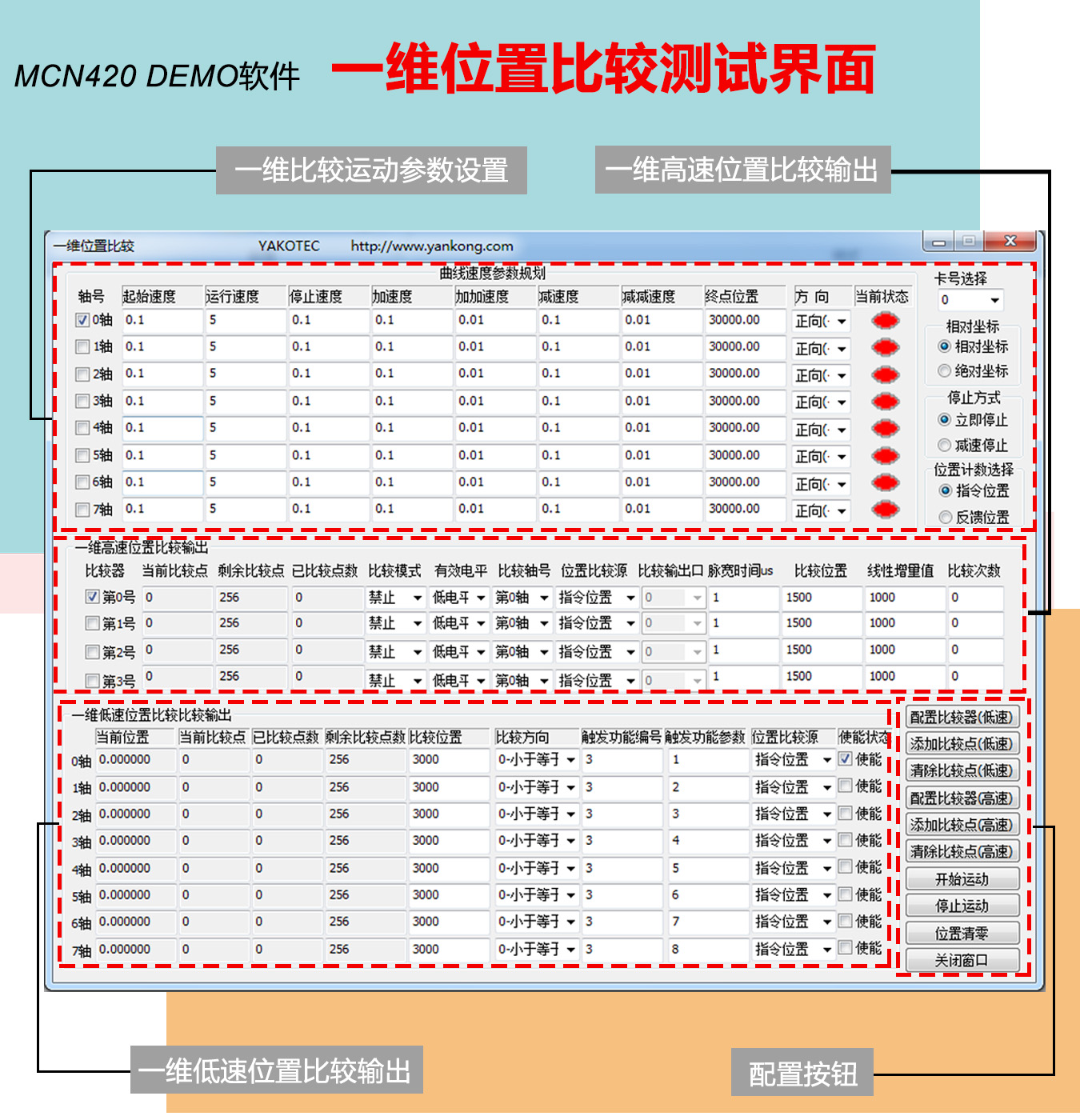

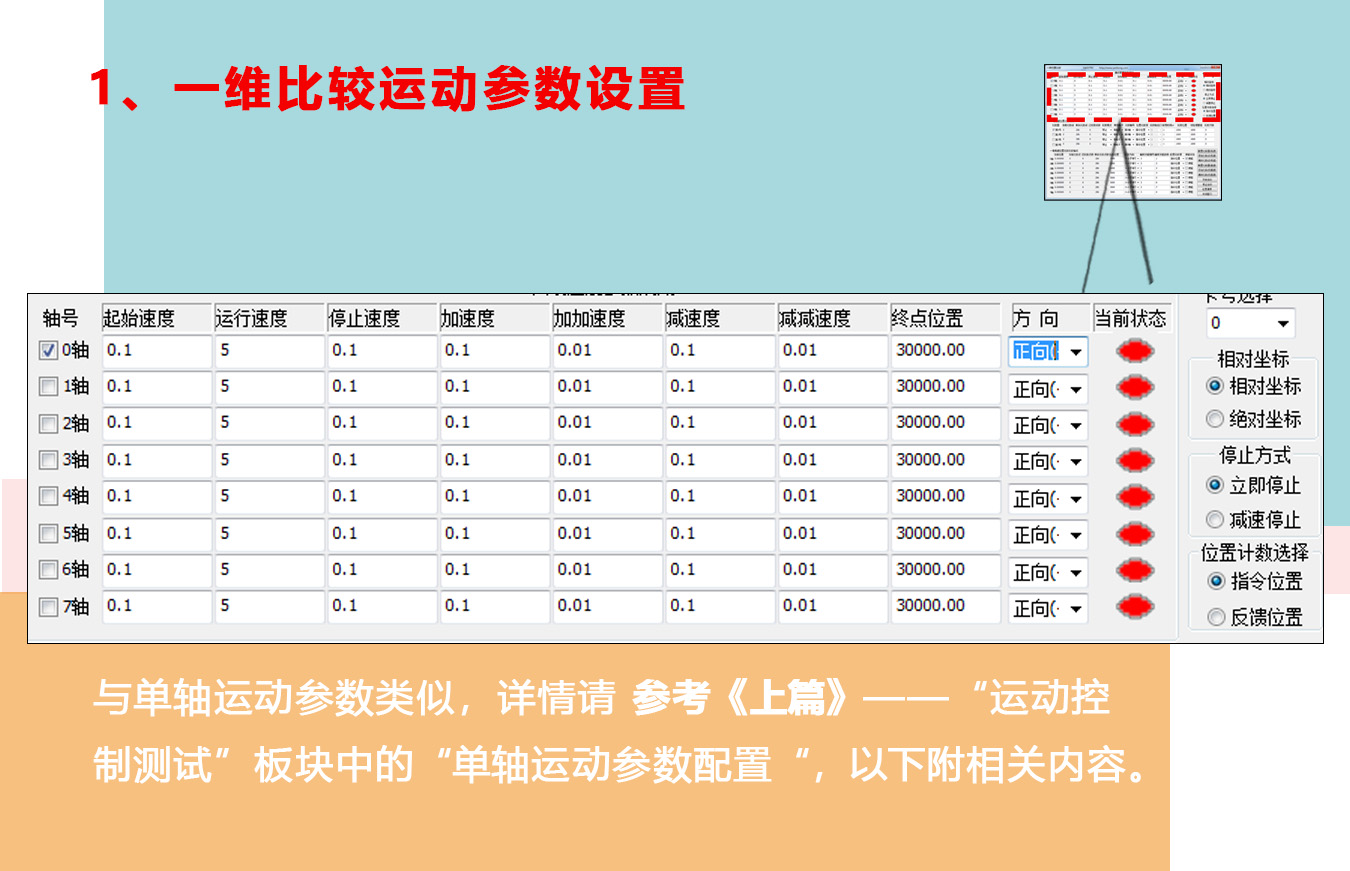

MCN420    一維位置比較測試界面

軸號選擇：選擇運動的軸。

初速度：運動開始的速度。

最大速度：由起始速度運動加速到勻速時候的速度。

末速度：減速運動時的最小速度。

加速度：加速運動時，速度的變化趨勢。

加加速度：加速運動時，加速度的變化趨勢。

減速度：減速運動時，速度的變化趨勢。

減減速度：減速運動時，減速度的變化趨勢。

終點位置：定長運動終點的脈沖數。

點動操作：點動運動按鈕，?為正方向點動運動，? 則為負方向。

通道：僅連續軌跡運動時生效。當連續軌跡運動時，0~3軸選通道0，4~7軸選通道1。

參數：with param為使用設置的參數，no param則反之。

速度曲線：為加減速的速度變化曲線，分為S和T型。S型速度變化較T型圓滑。

緩沖區連續軌跡：緩沖區打開后寫入運動指令則為連續軌跡運動。軌跡與軌跡之間銜接更加圓滑，不用時則關閉緩沖區即可。詳情可以參考《MCN420用戶使用手冊》的6.9節。

暫停重啟按鈕：用于暫停運動以及暫停后的運動重啟。

位移方式：分為絕對運動和相對運動。

回原模式：選擇回原運動的模式，DEMO提供了8種不同的回原模式，詳情可以參考《MCN420用戶使用手冊》的6.6.1和6.6.2節。

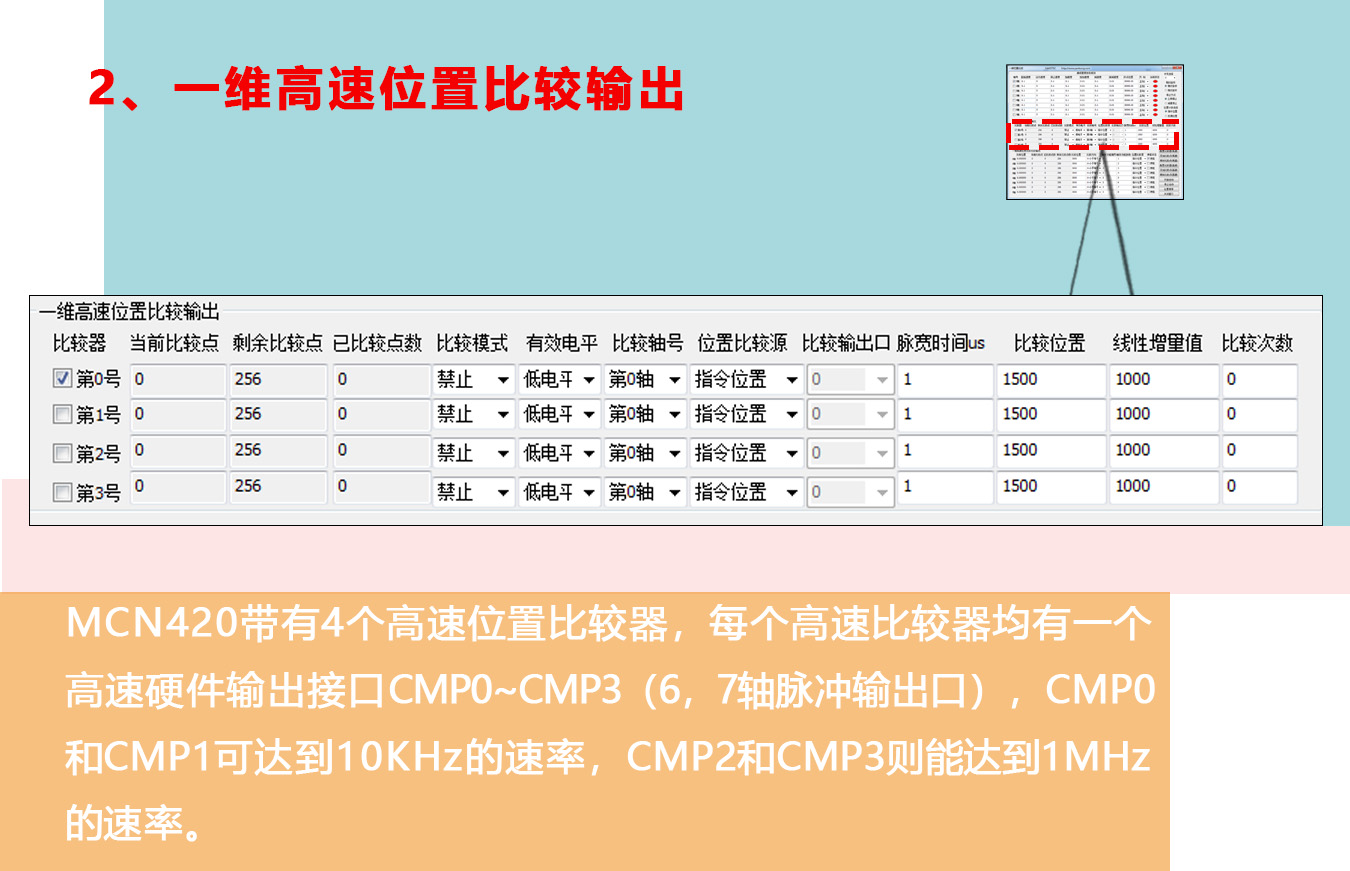

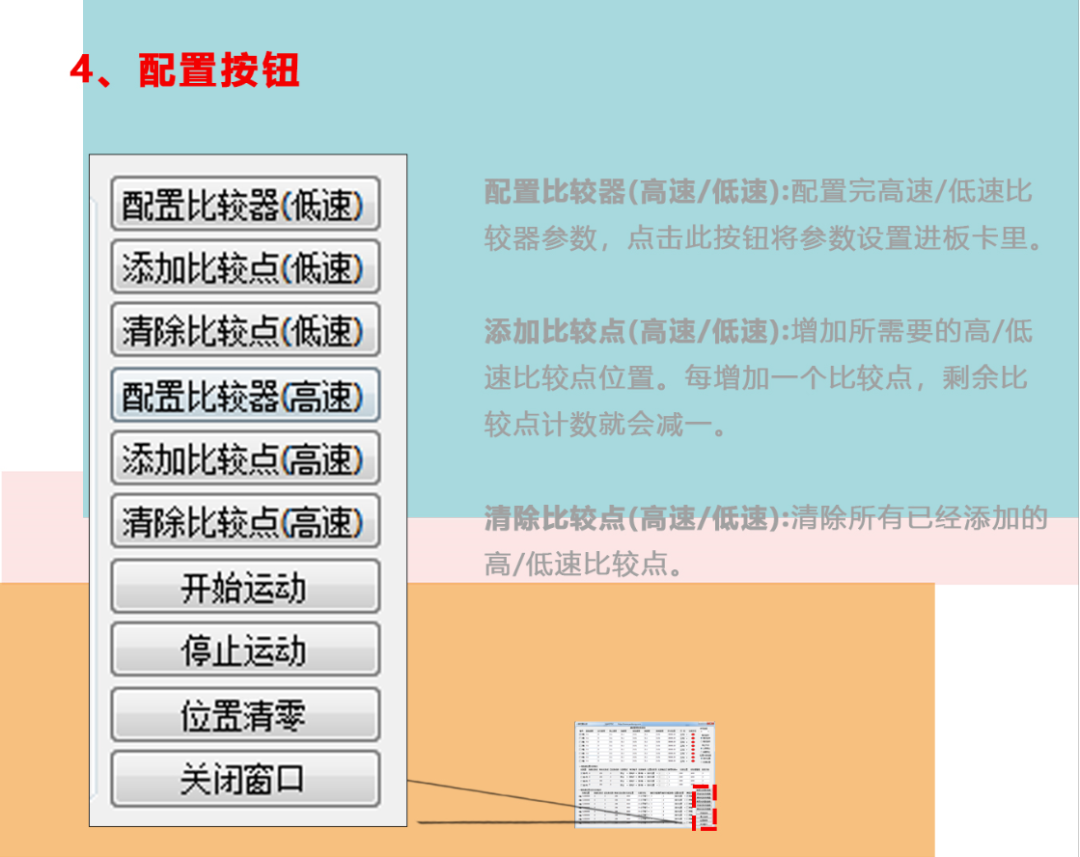

當前/剩余/已比較點數：分別為當前將要觸發的比較點，剩余還沒觸發的比較點以及已經比較觸發了的比較點。

比較模式：

a.禁止：即禁用比較器。

b.大于：當脈沖數大于設定脈沖值時輸出選擇的有效電平。

c.小于：當脈沖數小于設定脈沖值時輸出選擇的有效電平。

d.等于：當脈沖數等于設定脈沖值時輸出選擇的有效電平。

d.隊列：每到設定的比較位置時都會輸出一個跳變的電平。電平跳變的時間為脈寬時間所設置的時間。

e.線性：線性方式與隊列一樣，也是根據設置的脈寬時間輸出一個跳變的脈沖電平。線性增量意思為下一個比較點和現在的比較點差的一個疊加線性關系。

這個線性增量在圖中倒數第二列的線性增量值里設置。

例如：比較點位置設置1000脈沖位置，線性增量為100，比較次數為5次，則會在1000,1100,1200,1300,1400這五個地方進行位置比較，相當于加入了五個相互間間隔100的比較點。

有效電平：指輸出電平的有效值是高電平還是低電平。

比較軸號：做高速比較的軸號。位置比較源：選擇是以指令位置還是編碼器反饋位置來進行比較。脈寬時間：電平跳變的持續時間。比較位置：設置位置比較的位置。線性增量值：線性比較時的線性增量值。比較次數：比較點比較的次數。

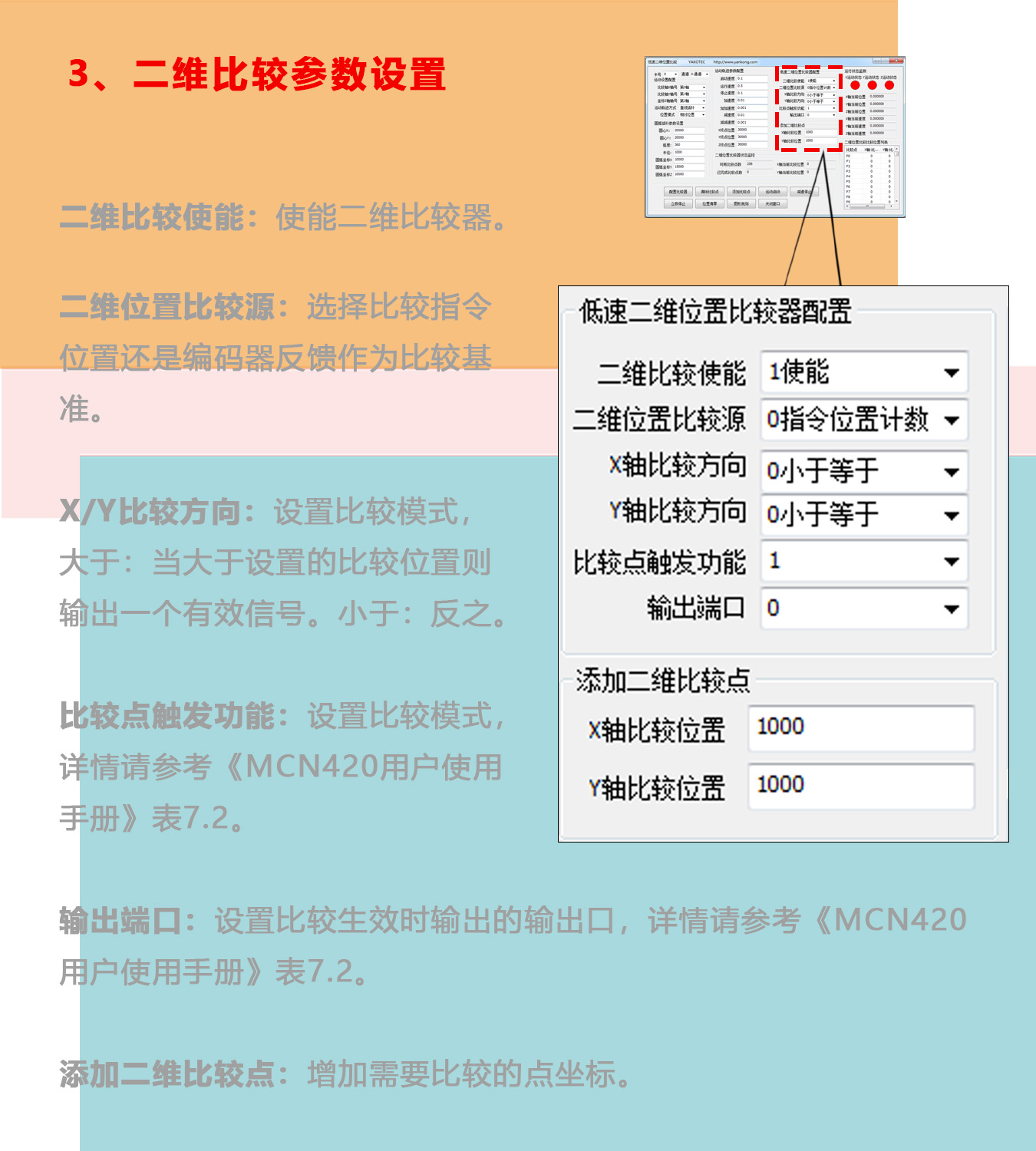

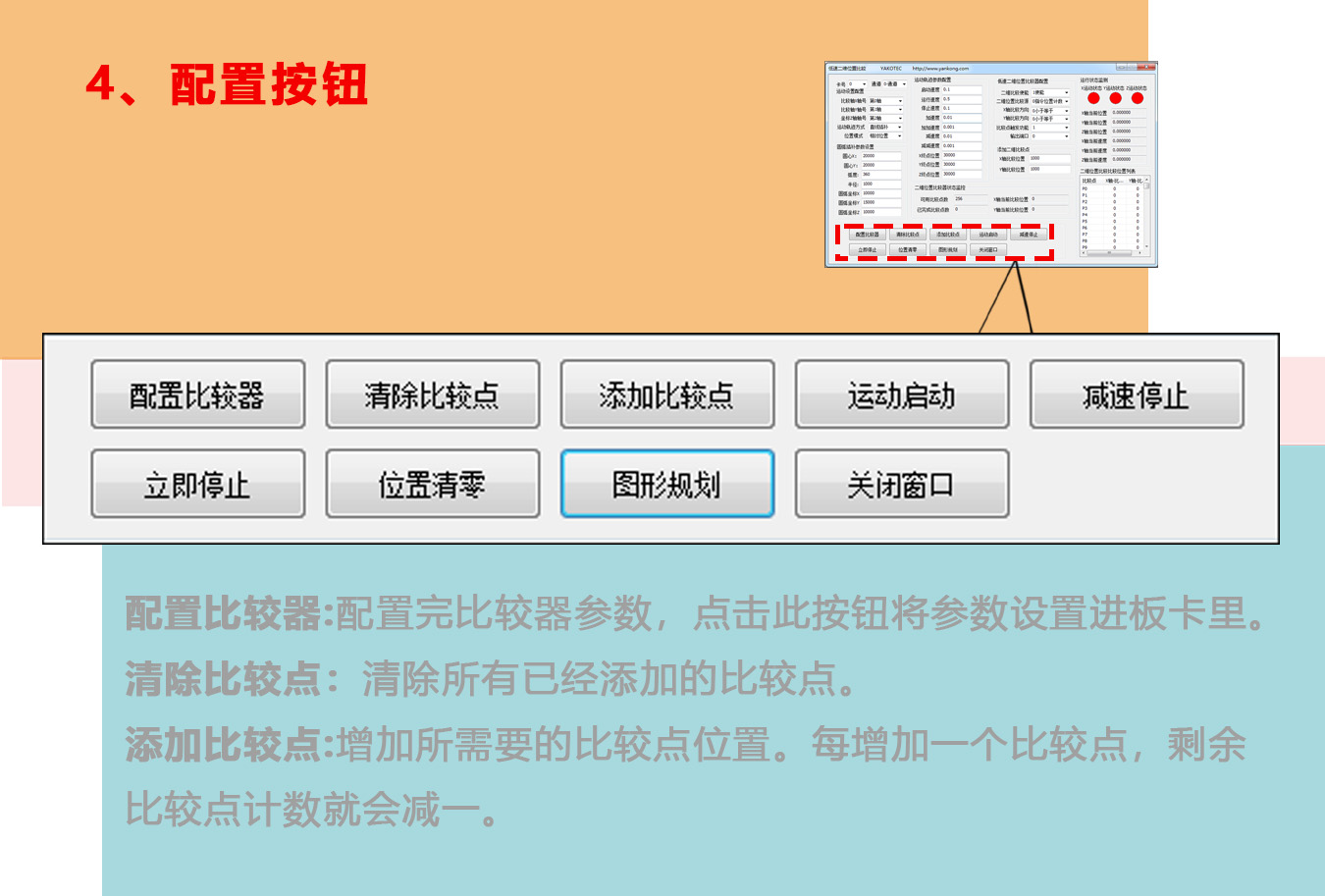

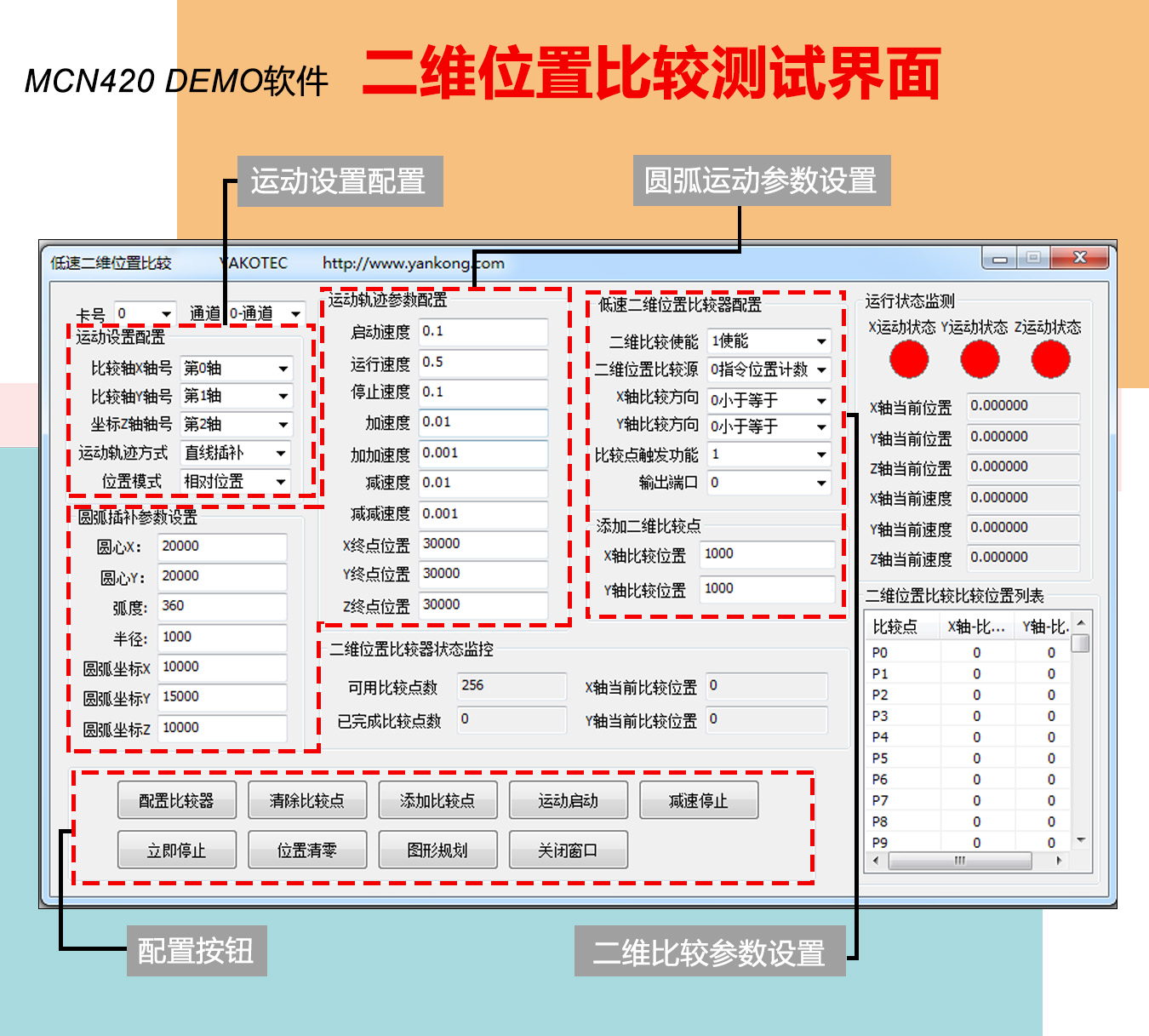

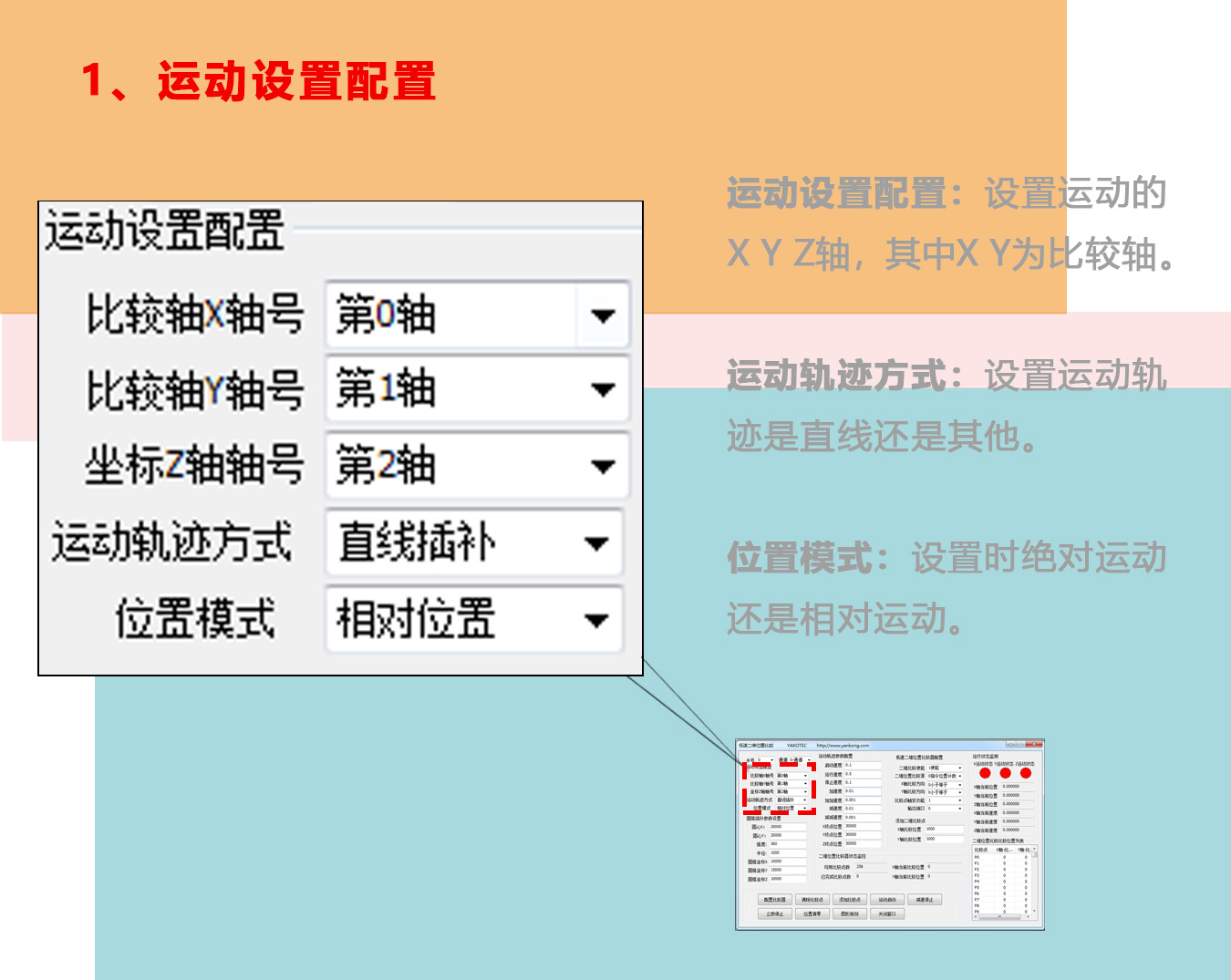

MCN420    二維位置比較測試界面

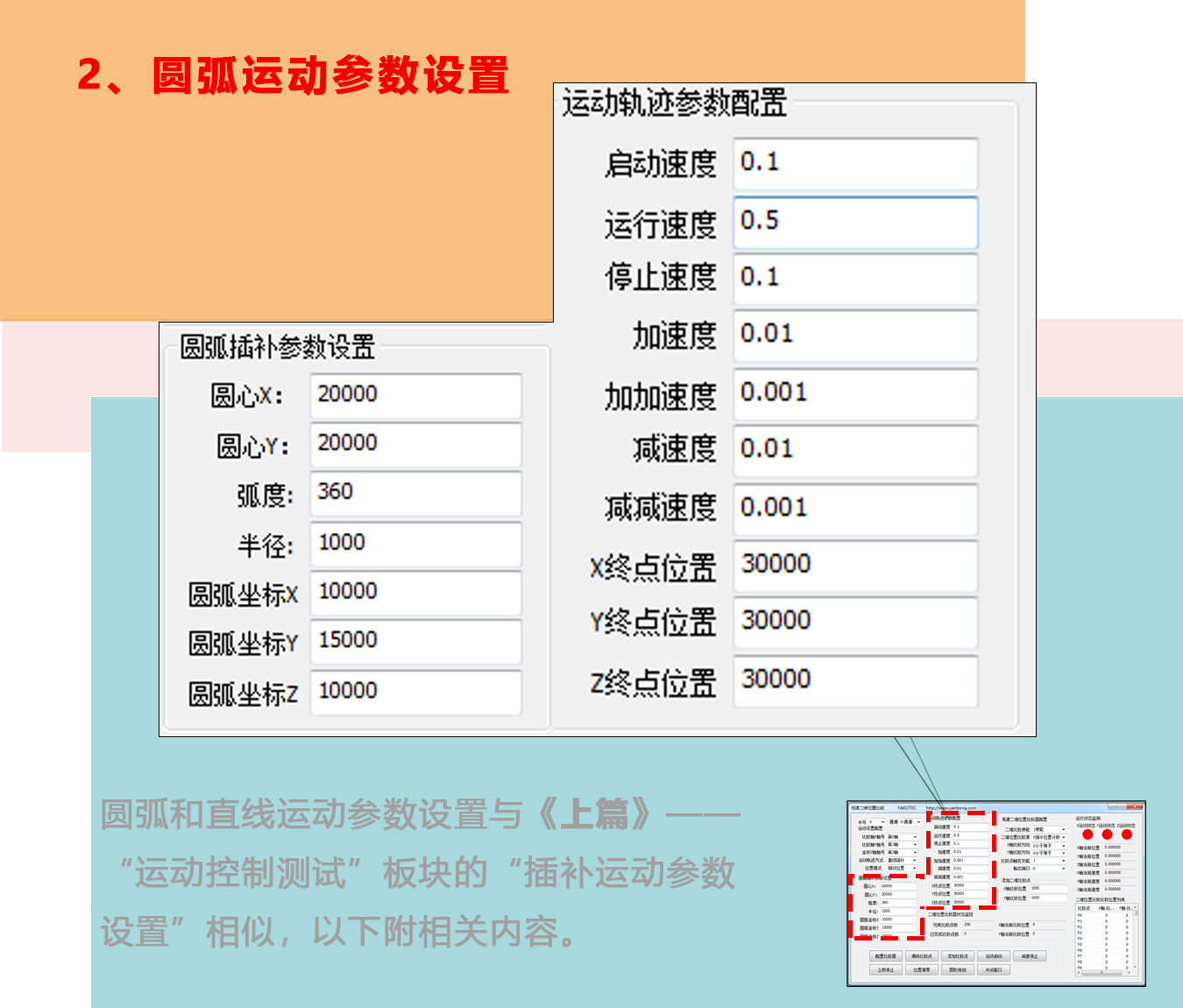

插補運動規劃終點位置：指插補運動各軸的終點坐標。

啟動速度：插補運動開始的速度。最大速度：插補運動由起始速度運動加速到勻速時候的速度。末速度：插補減速運動時的最小速度。加速度：插補加速運動時，速度的變化趨勢。加加速度：插補加速運動時，加速度的變化趨勢。減速度：插補減速運動時，速度的變化趨勢。減減速度：插補減速運動時，減速度的變化趨勢。圓心X：圓弧插補時的圓心X坐標。圓心Y：圓弧插補時的圓心X坐標。角度：圓弧所對應的圓心角角度。半徑：圓弧的運動半徑?；∽鴺薠YZ：圓弧中間點的坐標。

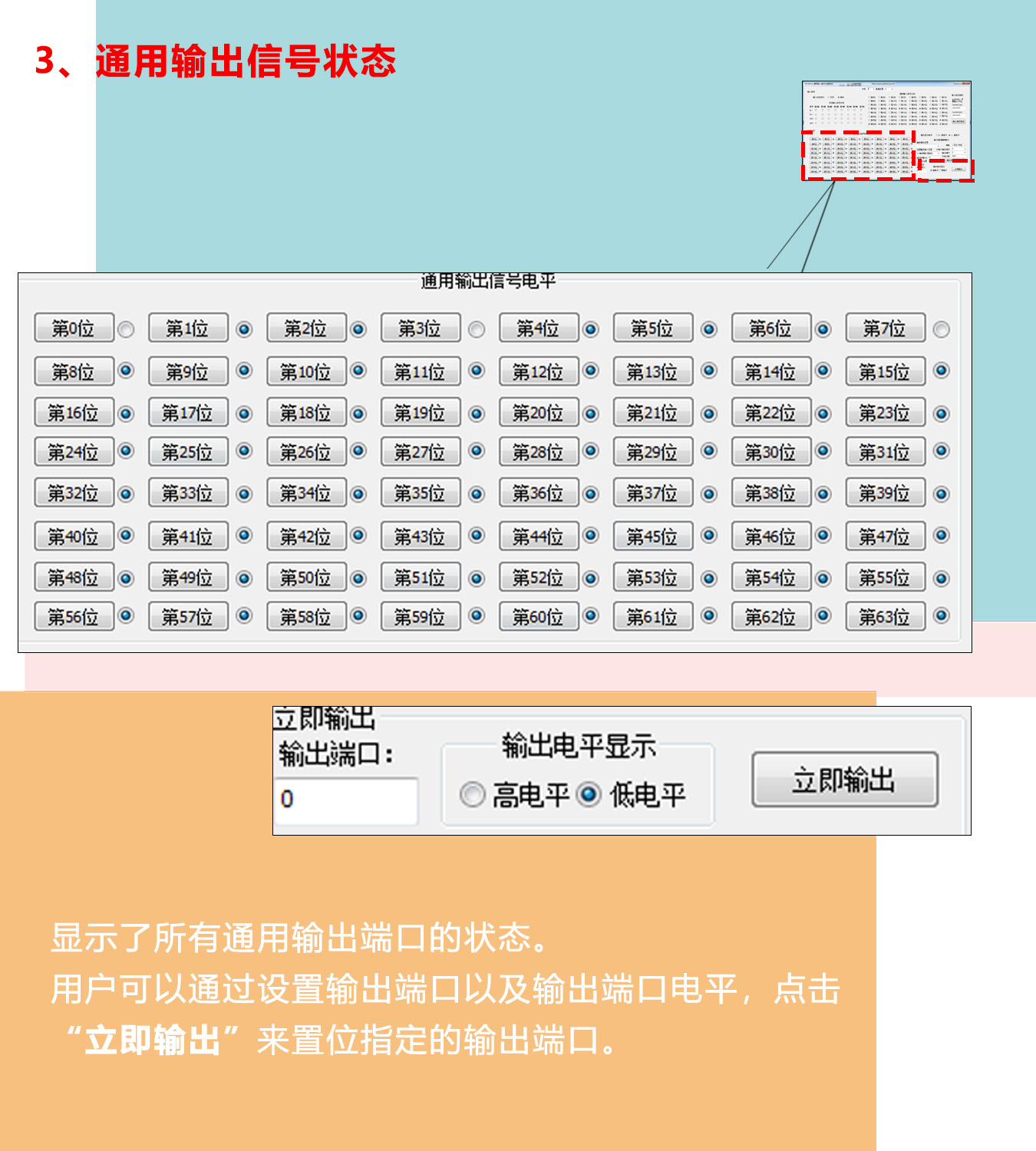

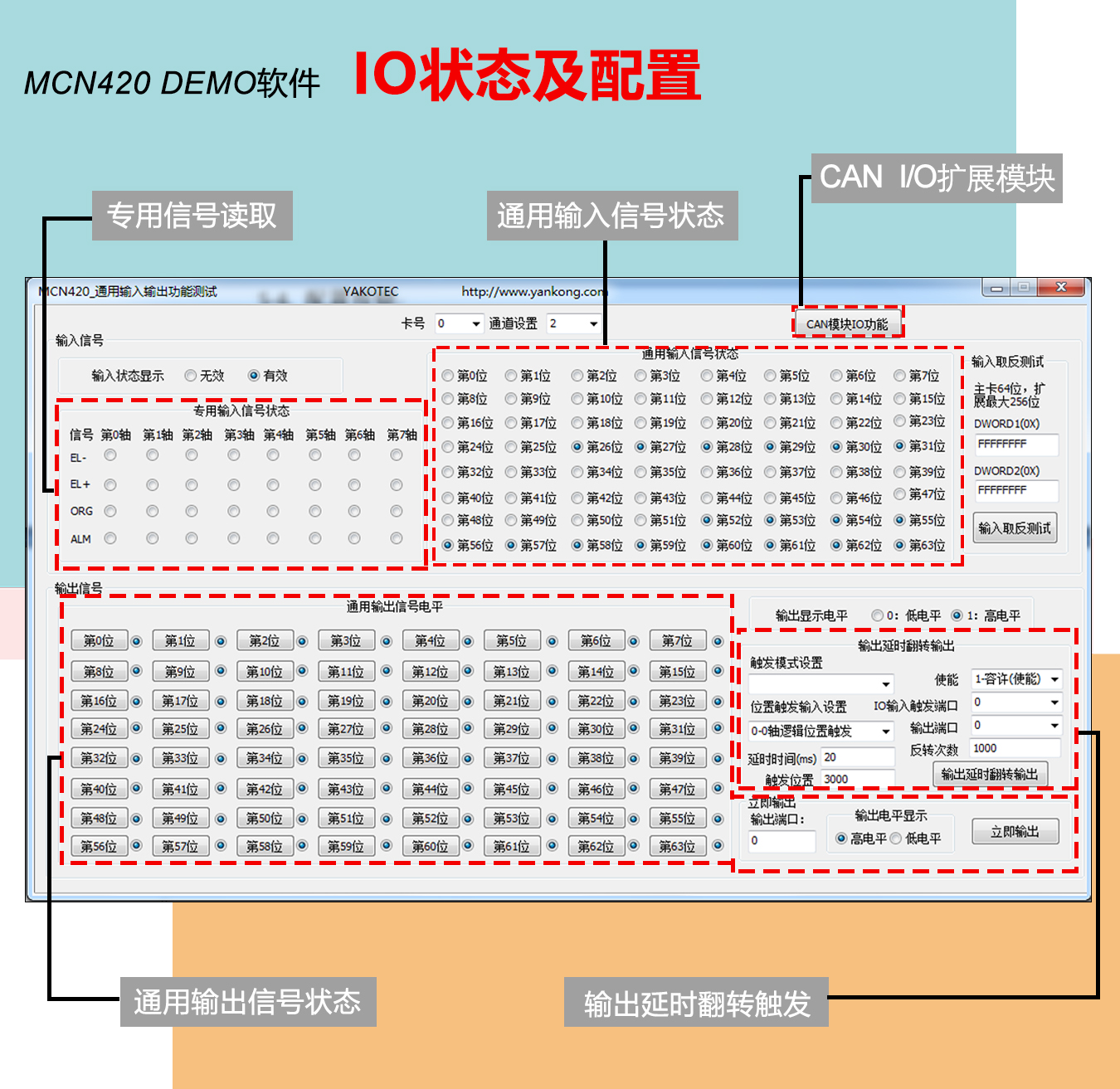

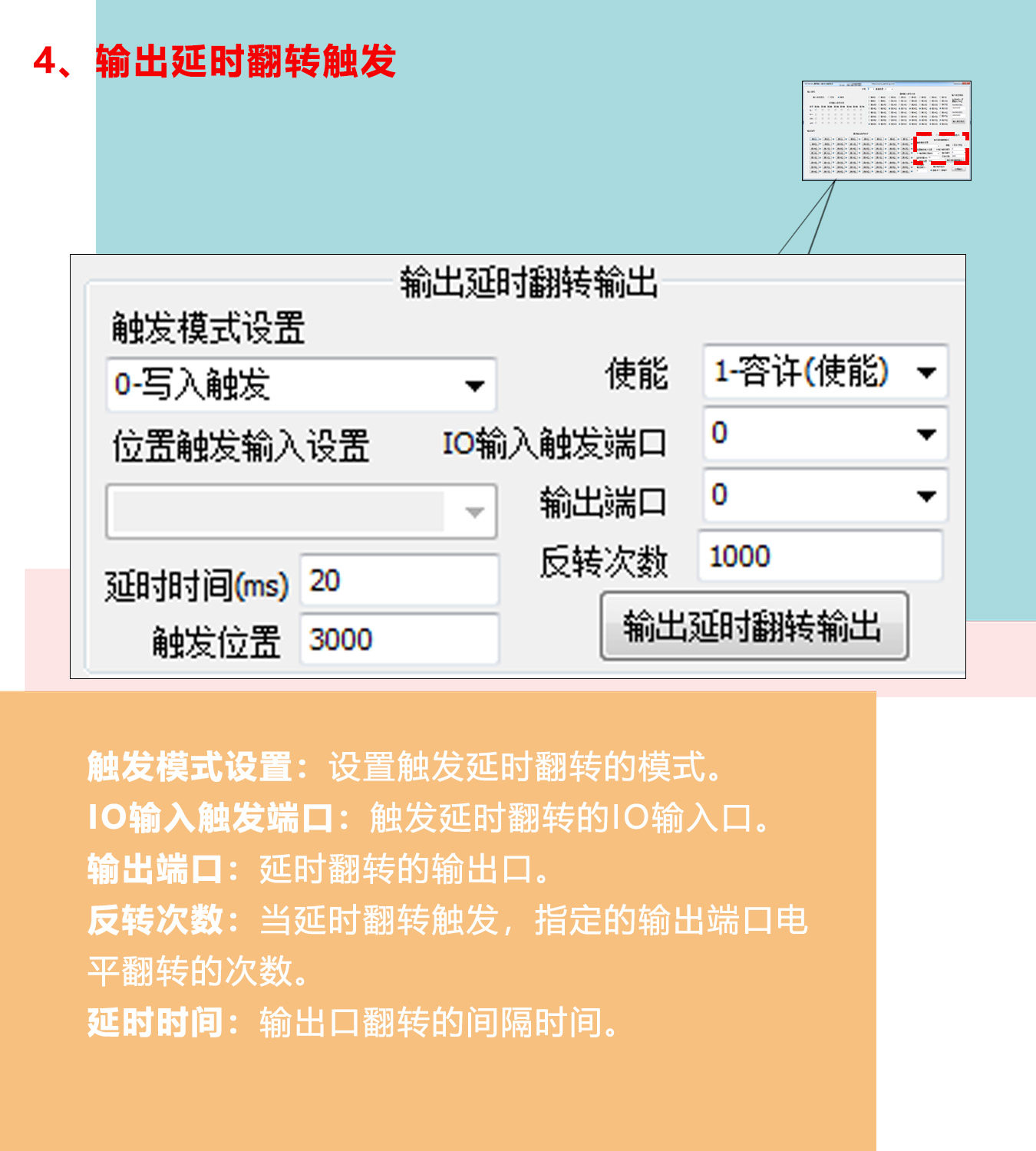

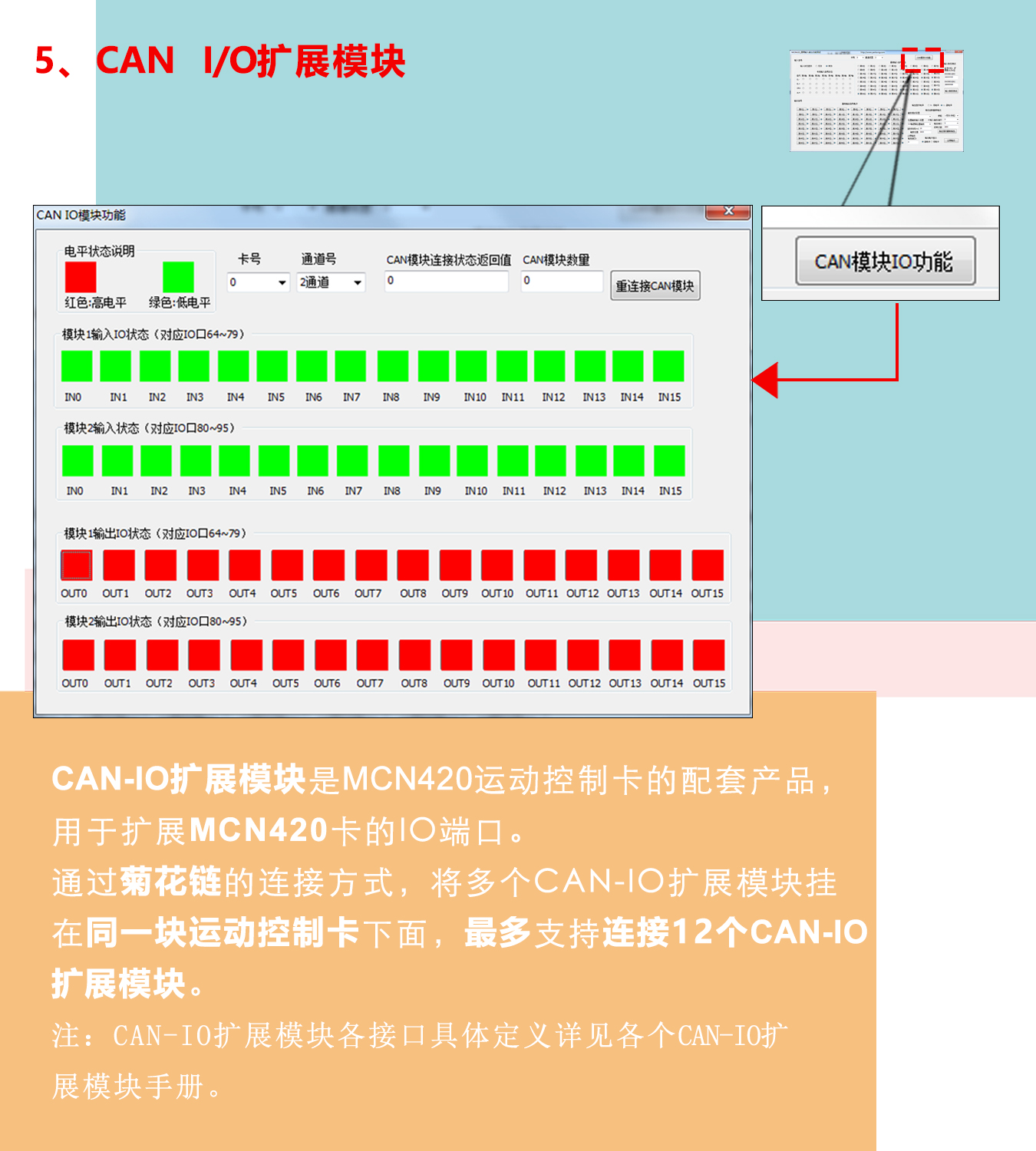

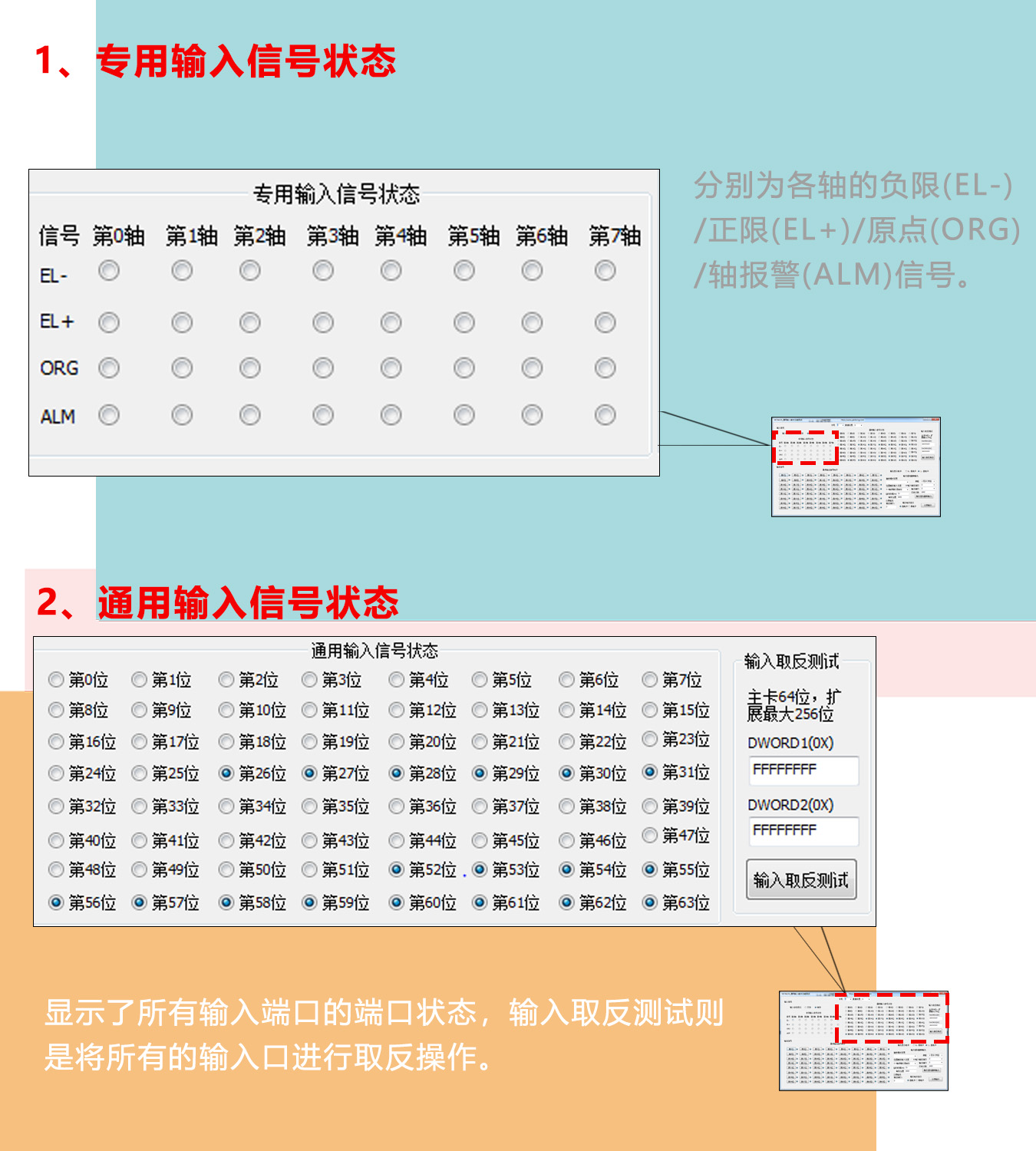

MCN420   I/O狀態及配置
